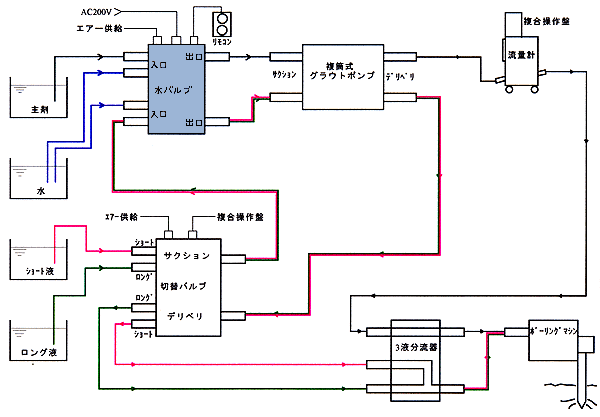

本装置により切替バルブを制御します。複合注入に必要な２液（瞬結、緩結）の注入量を個々に設定し、ポンプ付近に設置した切替バルブにより、ポンプの吸い込み側（サクション）、ポンプ吐出側（デリべリ）各々を自動切替する装置です。当社従来製品よりも軽量コンパクトでデザインも一新されています。

２系統のそれぞれ独立した３方向切替空圧バルブを内蔵しております。空気圧駆動バルブである為、強い作動トルクが得られ、より確実な切替を行います。また、バルブ本体及び、接液部はステンレス製で耐酸、耐久性が向上しました。

常用３MPaのボールバルブを高トルクモーターで駆動します。切替完了信号を本バルブより出力し、 制御盤表示ランプに表示します。本体及び接続部はステンレス製で耐酸､耐久性が向上しました。

分流器は、ボーリングマシン付近に設置し、注入液の混合、圧力監視、パージ、モニター、に使用します。３種（オプションで４種も可）の注入液の接続が可能で、その注入種類により接続を選択してください。オールステンレス製で、耐酸、耐久性が向上しました。

本装置は、“薬液注入工”において、グラウトポンプ吸い込み側に設置し、注入液（主剤、硬化剤）と、水をリモートコントロールにより“吸い込み切替”を簡単、確実に行う装置です。従来のサクションホース付け変えによる手間や間違いが無くなります。

切替バルブ

２系統のそれぞれ独立した３方向切替複動空圧バルブを内蔵しております。空気圧駆動バルブである為、強い作動トルクが得られ、より確実な切替を行います。又、バルブ本体は、強化樹脂製であり、電気絶縁に優れ、軽量コンパクトで置く場所を選びません。

リモコン

小型軽量のスイッチボックスで、“注入－水送り”の選択がワンタッチで行えます。水送りの場合パイロットランプ点灯により、バルブ位置を明確に示します。１０ｍ防水メタルコンセント付ケーブルで本体に接続します。

本装置は、薬注現場において､薬注用流量計に接続し､その注入圧力信号を取り込み、圧力監視及び２点の圧力設定をする事により､警報及びポンプ停止信号の出力をするものです。

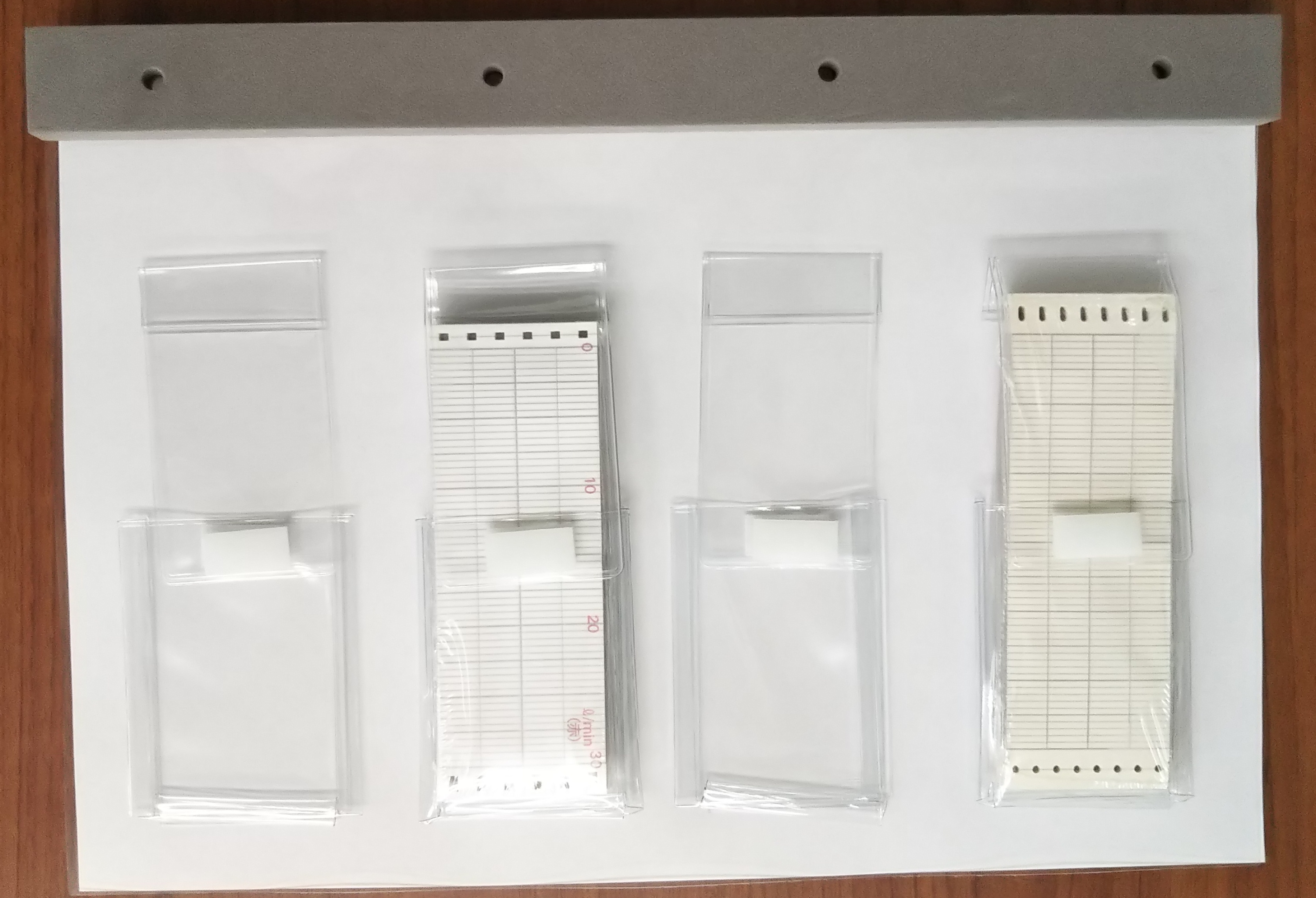

施工チャート用紙を保管､提出に便利なチャート紙ホルダーを扱っております。 市販のＡ４縦ファイルに使用できるクリアリフィルです。

本装置は複合式薬液注入工事において、注入流量及び注入圧力を測定し､記録及び表示を行うと同時に、あらかじめ設定された注入パターンに応じて、複数の薬液の注入量を制御するものです。また、グラウト協会認定の流量計です。

本装置は、ダムグラウチングにおいて岩盤や構造物に危険な影響を与えないために注入圧力が設計上の計算値以上になったときにポンプの吐出流量をリターンさせ、更に地盤に対する全揚量は、同一流量下では作用面積に比例し､注入量に関係するために圧力同様、設定流量以上になるとポンプの吐出流量をリターンさせるような構造になっております。

本装置は,ＰＣグラウト工事用の流量計です。施工に於ける,年月日，時刻,主桁番号,ケーブル番号,流量積算値並びに諸データーを印字する印字式の流量計です。
